Muokattava testausympäristö miltei kaikkeen testaukseen
Ominaisuudet

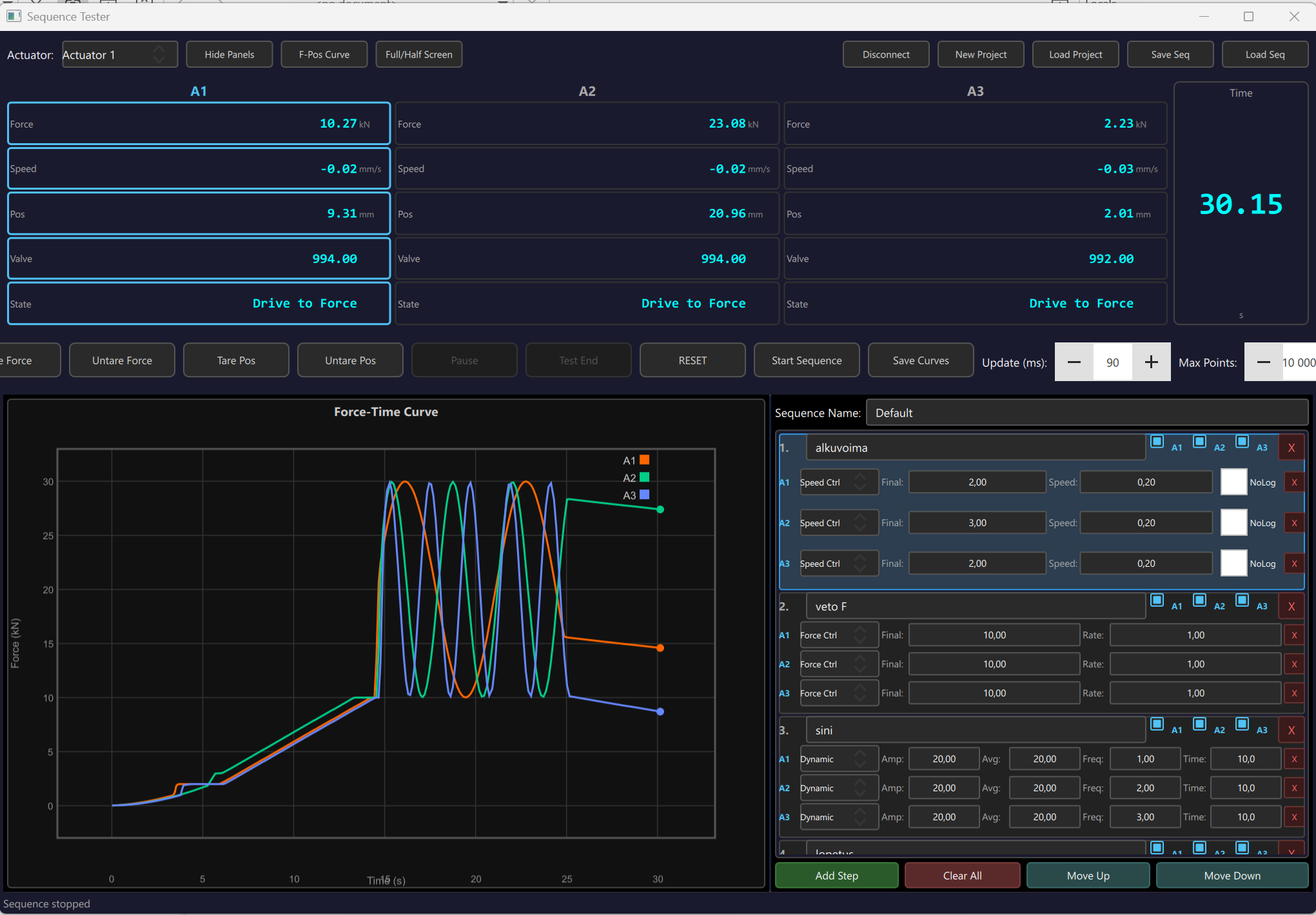

Järjestelmällä voi kontrolloida yhdestä moneen toimintoa (toimilaitetta) ja testausekvenssi voi sisältää rinnakkaisia ja perättäisiä testin osia. Alla olevasta kuvasta näkyy ohjelmiston perusnäkymä
.
Testisekvenssien määrittely
Oikeassa alakulmassa määritellään testin askeleet. Tässä tapauksessa testissä voi olla voima-,nopeus, voimanpito- ja asemanpito lohkoja. Lohkoja voi olla useita peräkkäin ja lohkossa voidaan erikseen määritellä toiminta jokaiselle toimilaitteelle.
Grafiikka
Kaikkien mittausten tulokset näkyvät reaaliaikaisesti näytöllä.
Tulokset
Yksinkertasimmillaan tulokset talletetaan csv-muotoiseen tiedostoon. Tiedot voidaan myös tallettaa tietokantaan, jolloin historiatiedot ovat paremmin käytettävissä.
Testilaitteisto
Testilaitteisto koostuu tyypillisesti pc:ssä toimivasta ohjelmistosta sekä konrollerista, jossa toimii reaaliakainen testausohjelmisto. Kontrolleri liitetään fyysiseen ympäristöön teollisuustason io-yksiköillä. Kontrolleri voi olla esimerkiksi Beckhoffin ohjelmoitava logiika tai Yocto-linux ympäristö.
Ylläpito
Laitteisto voidaan yhdistää ssh-yhteydellä palvelimeen pävitysten ja backup toimintojen hallitsemiseksi.
Arkkitehtuuri
Järjestelmä on hajautettu ethernet-väylän avulla. Järjestelmä jakaantuu käyttöliittymään ja reaaliakaiseen ohjaimeen. Ohjain liittyy io-liityntöjen avulla testattavaan prosessiin. Io-laitteissa on tarvittavat suodattimet häiriöiden poistamiseen mittaustuloista.
